化学实验室的规划设计需要兼顾 安全性、功能性、合规性 和 操作效率，需从空间布局、通风系统、材料选择等多方面综合考虑。以下是详细的规划设计步骤和要点：

一、实验室规划核心原则

1. 安全第一：预防化学品泄漏、火灾、爆炸等风险。

2. 分区明确：实验区、辅助区、设备区分开，避免交叉污染。

3. 流程高效：优化实验动线，减少人员走动和样品传递距离。

4. 合规性：符合 《实验室建筑设计规范》（JGJ 91）、OSHA、NFPA 45（美国消防协会标准）等法规。

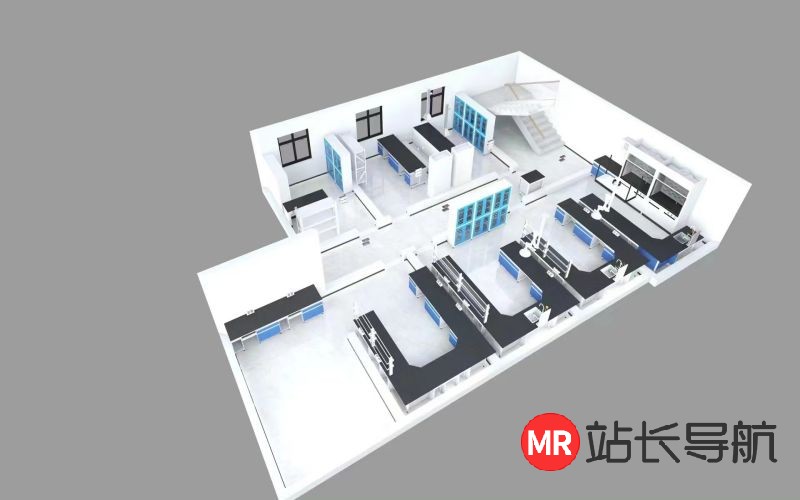

二、实验室功能分区设计

1. 实验区

• 湿化学区：

• 配置 耐酸碱实验台（环氧树脂或陶瓷台面）、通风柜（面风速0.4~0.6 m/s）。

• 靠近紧急洗眼器、灭火器、防爆柜（存放易燃化学品）。

• 仪器分析区：

• 放置HPLC、GC-MS等精密仪器，需防震台、独立电路（稳压电源）。

• 远离水源和腐蚀性气体。

2. 辅助区

• 试剂储存区：

• 通风型化学品柜（强酸强碱分开放置），易燃品存于防爆冰箱。

• 设置 气瓶间（独立通风，可燃与氧化性气体分开）。

• 洗涤区：

• 耐腐蚀水槽（PP材质），配备废液分类收集装置。

3. 办公区

• 与实验区物理隔离，避免实验污染影响办公环境。

三、通风系统设计（最关键部分）

1. 全面通风

• 换气次数 ≥6次/小时（有机溶剂区需 ≥12次/小时）。

• 气流方向：从清洁区→污染区（如办公区→实验区）。

2. 局部排风

• 选择 无管式（带过滤）或 外排式（直接排出室外）。

• 面风速 0.5±0.1 m/s，噪音≤65 dB。

• 通风柜：

• 万向排风罩：用于固定设备（如消化炉）的废气捕捉。

3. 特殊气体处理

• 酸性废气：经 PP喷淋塔 中和后排放。

• 有机废气：活性炭吸附或 RTO（蓄热式焚烧）。

四、水电与气路系统

1. 给排水

• 纯水系统：中央纯水管道（电阻率≥15 MΩ·cm）。

• 防腐排水：酸碱废水管道（PPR材质）与普通污水分流。

2. 电气设计

• 防爆电器：有机溶剂区使用 防爆开关、LED防爆灯。

• 独立接地：精密仪器（如ICP-MS）需单独接地（电阻<4Ω）。

3. 气体管道

• 高纯气体（氮气、氩气）：不锈钢管道（316L），末端加装 0.01μm过滤器。

• 特气系统：可燃气体（如氢气）需 泄漏报警+自动切断阀。

五、安全设施配置

六、材料选择

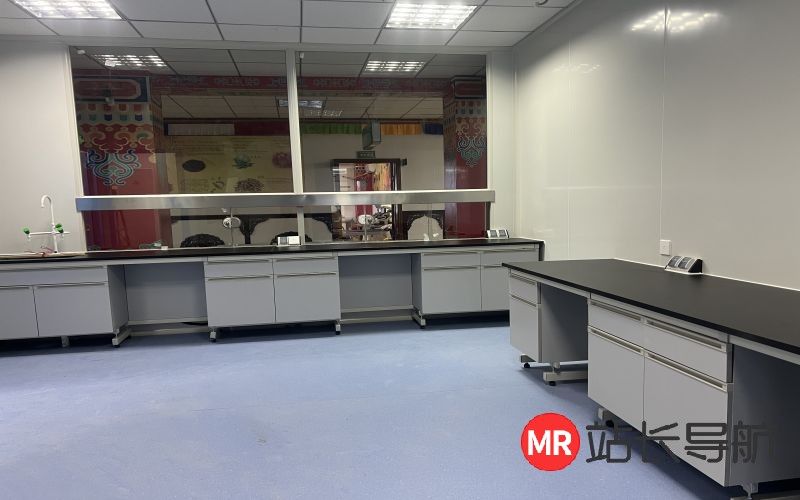

1. 台面

• 环氧树脂：耐强酸强碱，但不耐高温（≤120℃）。

• 陶瓷板：耐高温（≤900℃）和腐蚀，但成本高。

2. 地面

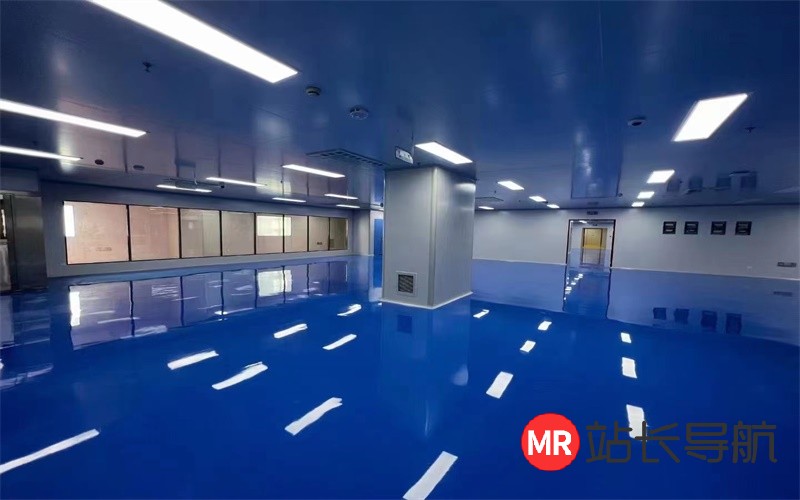

• 环氧地坪：无缝、耐腐蚀，可加防滑颗粒。

• PVC卷材：耐化学溅射，接缝需焊接密封。

3. 墙面

• PP板材或 瓷砖+防腐涂层，易清洁、不吸附化学品。

七、特殊实验室设计示例

1. 有机合成实验室

• 重点：防爆通风柜、惰性气体保护（Schlenk线）、低温反应区（-78℃干冰浴）。

2. 无机重金属实验室

• 重点：独立排风（避免交叉污染）、重金属废液专用收集。

八、验收与运维

1. 验收测试

• 通风柜面风速、换气次数、压差（≥5 Pa）、照明（≥300 Lux）。

2. 运维管理

• 定期检查通风系统过滤器、校准气体探测器。

关键注意事项

• 动线优化：实验员取试剂→操作→清洗的路径最短化。

• 灵活性：预留未来设备扩展空间（如额外电路、气路接口）。

• 环保合规：废液分类处理（如有机废液 vs. 重金属废液）。

建议委托华锐净化工程~专业实验室设计公司，结合 3D建模 和 风险评估（如HAZOP）进行规划，确保安全与效率兼顾。
